国产十八禁在线观看免费 I 久久久久久久国产免费看 I 亚洲中文字幕无码av在线 I 国产初高中生真实在线视频 I 精品国产肉丝袜久久首页 I 国产高清在线精品一区二区三区 I 欧美日韩网 I 色av色婷婷 I 三级网站在线看 I 91免费看片. I 少妇午夜av一区 I 青青热久 I 精品久久久久久无码中文字幕漫画 I 狠狠色狠狠色 I 五月天亚洲综合 I 欧美做受高潮中文字幕 I 偷拍亚洲综合20p I 欧美一级性生活 I 婷婷丁香亚洲 I 国产偷国产偷亚洲高清人 I 早起邻居人妻奶罩太松av I av无线看 I 久久精品囯产精品亚洲 I a级a做爰片成人毛片入口 I 日韩中文字幕免费 I 欧美精品影视 I 国产12页 I 99热最新网址 I 亚洲国产超清无码专区 I 96超碰在线

超臨界水氧化條件下金屬材料（φ200mm×2.6m 壁厚4.5mm套筒）表面處理
使用環境：超臨界水氧化條件是指溫度600-750℃，工作壓力25MPa，富氧、高鹽（主要是磷酸鹽，氯鹽）、酸性條件（有機酸：CO2、甲酸、乙酸，常溫下PH<2）。

要求：要求材料能夠有較長時間的耐腐蝕壽命（1000-10000小時），需要對材料進行表面高能噴丸、滲鋁、熱障涂層三道工序處理。

第一道工序 表面高能噴丸
（1）工藝：1.0和0.5mm兩道噴丸，第一道先用1.0mm鉻鉬合金鋼丸，噴丸速度50m/s，噴丸時間2-4h；第二道用0.5mm鉻鉬合金鋼丸，噴丸速度50m/s，噴丸時間0.5-2h。
（2）效果：要求金屬表面晶型轉變為納晶，納晶厚度：
表面10μm范圍內，納晶尺寸20mm
10μm-70μm范圍內，晶粒尺寸20nm-500nm

100μm以上的區域，晶粒幾乎為孿晶。（此為參考形式，不一定是上述具體參數）

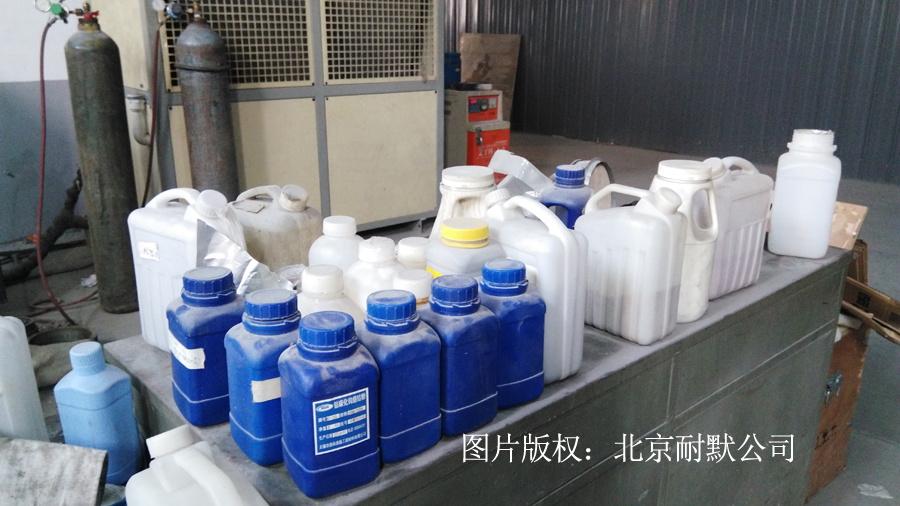

第二道工序 滲鋁
金屬表面高能噴丸處理后，再進行滲鋁表面處理
（1）滲鋁工藝：溫度700-800℃ 時間6-8h
（2）效果：形成外層、中間層、互擴散層，總厚度117.8μm
外層22.3μm，Al原子含量46.84%
中間層65.5μm，Al原子含量45.00%
互擴散層30.0μm，Al原子含量15.00%（此為參考形式，不一定是上述具體參數）

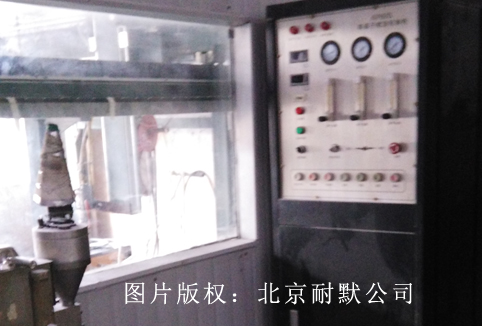

第三道工序 熱障涂層
（1）工藝：MCrAlY-氧化鋁交叉噴涂6-8次，總厚度2mm以內。MCrAlY層用Ni與Co混合，做成連續梯度結構，氧化鋁含量0 到100%變化，間隔10%，厚度0.2mm，氧化鋁層厚度0.4mm。
（2）效果：氧化鋁孔隙低于5%，均勻致密，按工業成熟標準評價。
