国产十八禁在线观看免费 I 久久久久久久国产免费看 I 亚洲中文字幕无码av在线 I 国产初高中生真实在线视频 I 精品国产肉丝袜久久首页 I 国产高清在线精品一区二区三区 I 欧美日韩网 I 色av色婷婷 I 三级网站在线看 I 91免费看片. I 少妇午夜av一区 I 青青热久 I 精品久久久久久无码中文字幕漫画 I 狠狠色狠狠色 I 五月天亚洲综合 I 欧美做受高潮中文字幕 I 偷拍亚洲综合20p I 欧美一级性生活 I 婷婷丁香亚洲 I 国产偷国产偷亚洲高清人 I 早起邻居人妻奶罩太松av I av无线看 I 久久精品囯产精品亚洲 I a级a做爰片成人毛片入口 I 日韩中文字幕免费 I 欧美精品影视 I 国产12页 I 99热最新网址 I 亚洲国产超清无码专区 I 96超碰在线

北京耐默科技人員通過(guò)大量的實(shí)驗(yàn)，研制出超音速噴涂氧化鉻陶瓷涂層KN1000，KN1000干滑動(dòng)摩擦磨損特性：

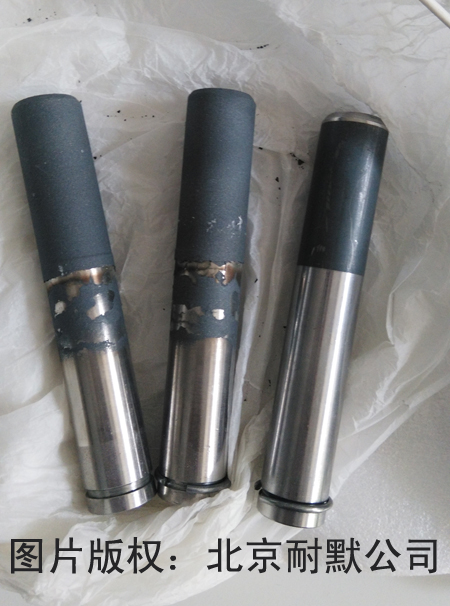

圖（1）氧化鉻陶瓷涂層用于柱塞桿表面
(1)氧化鉻涂層經(jīng)200℃熱處理后其顯微硬度略微下降,之后隨著熱處理溫度的升高,涂層顯微硬度明顯增大；

(2)涂層在10N載荷下的摩擦系數(shù)隨硬度的升高而減小;而在25N載荷下,涂層硬度差異對(duì)摩擦系數(shù)的影響不大500℃以下涂層試樣的磨損失重隨著顯微硬度增大而減小,其中500℃熱處理涂層的磨損失重最小,而800℃熱處理涂層因出現(xiàn)了裂紋,其磨損失重反而較大.在實(shí)驗(yàn)條件下,500℃熱處理涂層的綜合耐磨減摩性能較好；

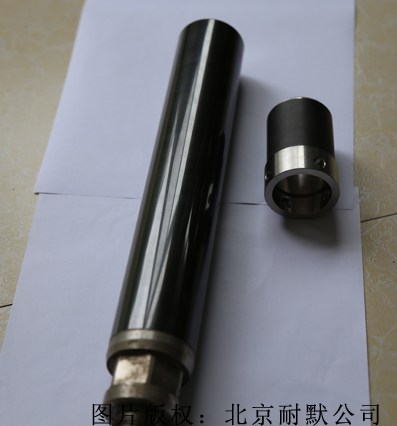

圖（2）活塞桿表面氧化鉻陶瓷涂層可以磨加工到光潔度0.2降低摩擦系數(shù)

(3)熱處理未能改變涂層的磨損機(jī)制,在10N載荷下,涂層的磨損機(jī)制均以磨粒磨損為主,并伴有輕微的剝落磨損;而在25N載荷下,涂層的磨損機(jī)制則以剝落磨損為主,并伴有磨粒磨損.減少氧化鉻涂層中的孔隙和提高涂層中弱界面的結(jié)合強(qiáng)度,是提高涂層耐磨性的主要途徑。
